OPR3D-Pro 상세 기능



  OPR3D-Pro는 더욱 강력한 고급 기능의 제품입니다. OPR3D-STD의 모든 기능을 포함하며, 투영면적 계산(Project Area), 금형인자작성(Mold Factor), BOM 생성, 간섭체크(Interference Check),  R값(반경) 해석(Radius CAlulation), 두께해석(Thickness Anayze), 자동 분해(Explode), 3D 동영상 생성(Time Line), 구배각도(Draft Angle) 및 언더컷(Under Cut)해석, 플로우차트 자동생성(Flow Chart)등의 기능이 추가된 고급 제품입니다. (CATIA V5/V6 R2023(R33), UG NX 2306, Creo 10.0, SolidWorks+SolidEdge 2023, Inventor 2024, STP, X_T... 지원)

투영면적 계산 (Projection Area)



  • XY/YZ/ZX 평면, 법선 평면 별 투영 면적을 자동 계산


  • 투영 면적 / 내부 면적 / 외부 면적 분리하여 계산


  • 생성된 투영 형상을 IGES/DWG로 저장하여 활용


금형인자표 작성 기능 (Mold Factor)



  • 사출금형업체에서 많이 사용하는 금형인자 엑셀 파일을 간단한게 자동 생성함



  • 제품과 코어 종류별로 선택하면 자동으로 외곽크기/투영면적/무게를 한번에 계산함

  • 표준양식으로 생성하여 회사별 양식에 편집하면 빠르게 작업 완료


BOM 생성 기능



  • 한번의 선택으로 조립품의 BOM를 생성함



  • 자동 벌룬 표시 및 수동 배치 지원


  • BOM 생성 내용을 엑셀파일로 저장 가능

  •  BOM을 2D로 투영하여 벌룬 표시 및 dwg로 저장 가능

BOM 생성 기능 (B.O.M)



  • 한번의 선택으로 조립품의 BOM를 생성함



  • 자동 벌룬 표시 및 수동 배치 지원


  • BOM 생성 내용을 엑셀파일로 저장 가능

  •  BOM을 2D로 투영하여 벌룬 표시 및 dwg로 저장 가능

간섭 체크 (Interference Check)



  • 부품 간 범위 값을 입력하여 간섭여부 자동 확인


  • 간섭부분과 접촉부분을 자동 검색하며 색상으로 확대 표시하므로 쉽게 확인 가능


  • 간섭 부분의 이미지 복사하여 문서에 활용


R값 분석 (반경 계산, Radius Calculation)

  • 최소/최대값 범위의 반경값을 자동 계산하여 범위별 색상으로 자동 표시


  • 자동 계산 후 곡면을 선택하면 자동으로 반경값 측정됨


  • 사용자가 반경값 구간을 변경하여 적용 가능

구배각도 해석  (Draft Angle Analyze)



  • 한번의 선택으로 구배 각도를 간편하게 측정하여 각도 범위별 색상으로 표시

  • 마우스를 이동하면 실시간으로 현재 위치의 좌표값과 구배 각도를 확인

  • 최대/최소 구배 해석도 지원


언더컷 해석 (Under Cut Analyze)



  • 한번의 선택으로 언더컷(Under Cut) 발생 부위를 색상으로 표시



  • 언더컷(Under Cut) 상한값과 하한값을 설정할 수 있고, 언더컷 갯수도 확인

  • 마우스를 이동하면 실시간으로 현재 위치의 좌표값과 각도를 확인

두께 분석 (Thickness Analyze)



  • 두께 변화가 다양한 제품의 두께를 한번의 선택만으로 간편하게 해석하며, 두께 범위 별 색상으로 표시



  • 마우스를 이동하여 실시간으로 좌표값 및 두께값을 확인할 수 있으며, 최대/최소 두께 해석도 지원



  • 용도에 따라 “볼(Ball) 해석 방식”과 “광선 해석 방식”의 2가지 방식을 사용 가능

자동 분해 (Auto Explode)



  • 복잡한 어셈블리 형상을 간편하게 자동으로 분해


  • 선형 / 구 / 파트 형식으로 분해, 파트 형식은 조립상태를 가상선으로도 표현 가능


  • 분해된 상태를 장면으로 저장하여 재사용

동영상 생성 (타임라인, Time Line)



  • OPR3D에서 작업 내용들을 간편하게 동영상으로 저장 (.avi파일 생성)


  • 작업간의 중간 상태는 자동 생성되므로 사용하기 쉽고 편리하게 3D 동영상 생성


  • 작업한 내용은 .opr3d파일로 저장 가능하고 다시 읽어서 수정/편집 가능



  • 제작한 동영상을 현장 작업 참고용이나 회의/PT자료로 사용하면 더욱 효과 만점



  • 좌측의 동영상을 클릭하면 데모 동영상 시연 가능


플로우차트 자동 생성 (Flow Chart)

  • 한번의 선택으로 조립품의 플로우차트(Flow Chart)를 생성함



  • 플로우 차트는 엑셀파일과 2D로 투영하여 dwg파일로 저장 가능


  • 자동차부품 업체에서 많이 사용하는 플로우차트를 한번에 생성하여 편리함

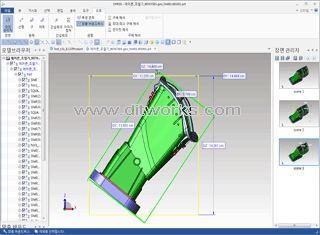

맞춤 바운드 박스



  • 기울어진 형상을 축셋업 없이 바로 최외각 크기 측정


  • 어셈블리 형상에서 각 단품별 바운드 박스 자동 측정
