3D WorkSpace (3DWS) 상세 기능 : 3D/2D CAD Web Viewer



 3DWorkSpace는 3D/2D 뷰어기능을 서버에서 작업하여 Client에는 화면 정보만 이미지로 전송하는 제품으로, 사용자 장비에는 원본파일을 전혀
다운로드하지 않고 어떠한 프로그램의 설치도 필요없이 단지 웹 브라우저만 있으면 3D/2D 뷰어 기능을 모두 사용할 수 있는 최신 웹 뷰어
 입니다.
PC, 태블릿, 스마트폰, Mac등의 다양한 장비에서 3D/2D뷰어를 사용할 수 있는 제품이며, “PLM / PDM / 도면관리 / 도면배포 / MES / QMS”등의

기간시스템에 API형태로 적용할 수 있습니다.



​[주요 사용 업체]

- PLM / PDM / 도면관리 / 도면배포 / QMS / MES / ERP등 기간시스템에 3D/2D 웹뷰어를 적용하려는 업체
– 사용자 PC에 원본 파일을 받지 않도록 도면보안을 강화하려는 업체
– PC뿐만 아니라 태블릿, 스마트폰으로도 3D/2D 도면을 보고 싶은 업체
* 주요 고객: 세메스㈜, 공군본부, ㈜성우하이텍, ㈜신영, ㈜광진, 대우공업㈜, ㈜호원, 아이아㈜, ㈜클레버 ㈜프라코, 세진㈜, 삼보모터스㈜, 아진산업㈜, 영도산업㈜…

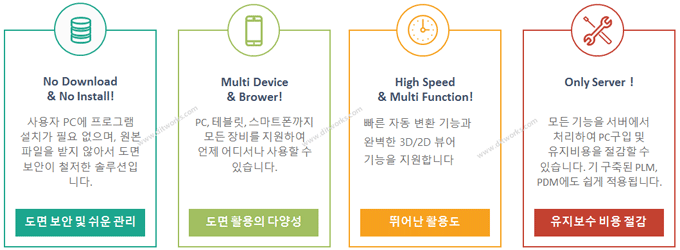

3D WorkSpace의 개요 : 3D WorkSpace는 원본파일을 다운로드 받지 않고, 설치도 필요 없는 진정한 3D/2D CAD 웹뷰어 솔루션입니다!


3D WorkSpace의 특징 : 최신의 통신기술을 이용한 진정한 3D/2D Web Viewer입니다.

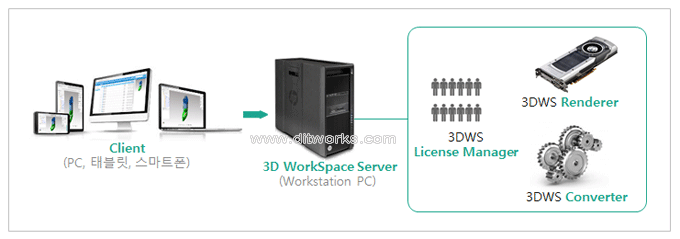

3D WorkSpace의 시스템 구성도 : 단일서버로 구성 시

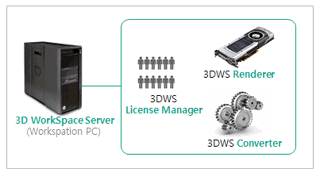

3D Workspas의 모듈 소개 #1 : License Manager 모듈/ Converter 모듈/ Render 모듈



  • 3D WorkSpace의 핵심 기능 수행 모듈들: 사용자 관리 , 파일 자동 변환, 3D/2D Viewer 기능 수행

  • License Manager 모듈 : 사용자별 분산 처리 및 Web Viewer 수량 관리 기능 수행

  • Converter 모듈 : CAD 원본 파일을 3D WorkSpace 전용 파일로 자동 변환하는 기능 수행(파일 압축 저장)

       (지원 캐드 종류: CATIA V5/V6/V4, UG NX, Creo(Pro-e), SolidWorks, Inventor, SolidEdge…)

  • Renderer 모듈 : 웹 뷰어에서 요청한 랜더링 작업 및 모든 뷰어 기능 지원 수행

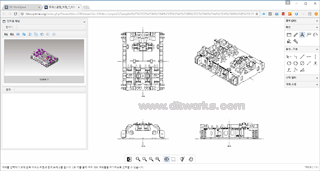

3D Workspas의 모듈 소개 #2 : Web Viewer 모듈 – 3D/2D CAD 웹뷰어 기능 수행

  • 웹 브라우저를 이용해서, 3D/2D CAD Data Viewing 가능

  • WEB Browser가 작동하는 환경에서 사용가능(Mac, 스마트폰, 테블릿…)

  • 지원 Browser : Internet Explorer, Chrome, Safari, Opera, Firefox (추천 : Chrome)

  • PLM S/W Embedding 지원

  • PLM Browser을 이용한 Embedding 지원

  • Java Script와 URL Address를 이용한 CAD Model Viewing

3D WorkSpace의 지원 파일 형식 : 최신 버전의 3D/2D 파일 읽기 지원

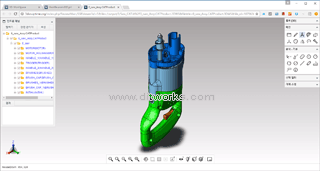

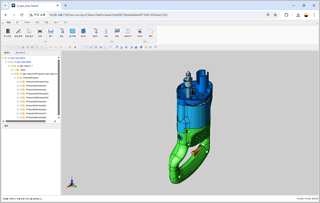

3D WorkSpace의 Web Viewer 상세 기능 소개 #1 : 다양한 디스플레이 방법 지원

  • 일반 화면 디스플레이(Shade/Shade with edge/ Wireframe/ 그림자(Shadow)/ 반사면 표시(Plane Reflection)/ 실루엣 표시)

  • Show / No Show mode 지원

  • Clipping view(가상단면) 기능 지원

  • 그리드(Grid) 라인 표시

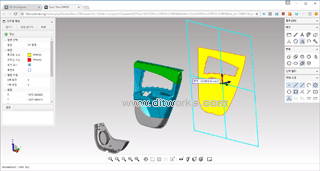

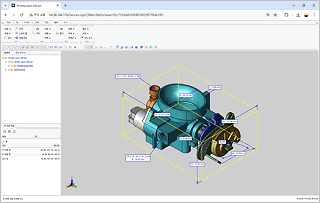

3D WorkSpace의 Web Viewer 상세 기능 소개 #2 : 다양하고 정확한 3D 측정 기능

  • 좌표 측정(일반 좌표 측정, 상대 좌표 측정)

  • 길이 측정(여러 곡선을 선택하여 길이 측정/직선, 스플라인등 다양한 지오메트리 지원)

  • 거리 측정(2점간의 거리 측정, 최단 거리 측정)

  • 센터 측정 (원 센터 측정, 3점 센터 측정, 홀 센터 측정)

  • 분석 (면적, 체적, 무게, 바운딩 박스(외곽크기))

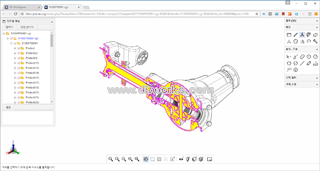

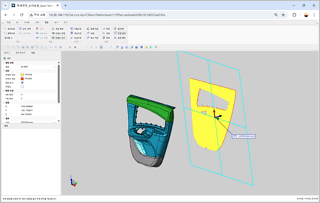

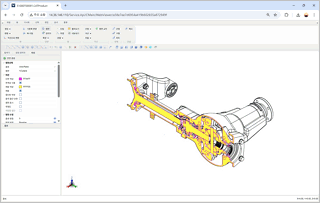

3D WorkSpace의 Web Viewer 상세 기능 소개 #3 : 강력한 3D 단면 기능

  • 평면단면 (YZ, ZX, XY 평면 단면, 최대 3개의 평면 단면 지원)

  • 법선단면 (선택한 면의 법선 방향 단면 생성)

  • 축단면 (선택한 축 방향 단면 생성)

  • 선단면 (선택한 경로선으로 단면 생성)

  • 좌표단면 (사용자 입력값에 의한 단면)

  • 단면관리자 (단면 2D 투영 및 단면 파일 내보내기(IGES, DWG/ DXF로 저장))


3D WorkSpace의 Web Viewer 상세 기능 소개 #4 : 3D 변환 기능

  • 이동, 복사, 평행이동, 회전, 대칭, 축척(Scale) 기능 지원

  • 쉘 분해 (솔리드를 서페이스면으로 분해 기능)

  • 투영면적 (X/Y/Z 평면, 경사진 축방향, 선택면의 법선방향 투영면적들을 한번에 생성 기능


3D WorkSpace의 Web Viewer 상세 기능 소개 #5 : 3D 그리기 기능

  • 점, 직선, 원, 원호, 스플라인 그리기 기능

  • 3D -> 2D 투영 (2D 도면뷰 생성 기능)


3D WorkSpace의 Web Viewer 상세 기능 소개 #6 : 파일 기능

  • 로컬 저장, 서버 저장(업데이트(버전 생성)/ 덮어쓰기 지원)

  • 모델삽입 (다른 설계 데이터 작업 화면에 삽입)

  • 내보내기(3D 파일변환 기능, 3D PDF, STEP, IGES, Parasolid, JT, STL, …)

  • 프린트 기능, 이미지 켑쳐 / 벡터 켑쳐(영역 선택한 이미지 파일로 저장)

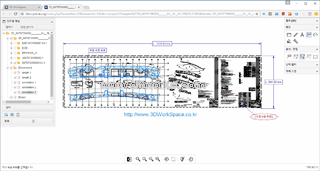

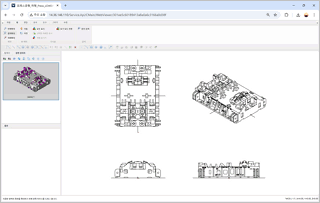

3D WorkSpace의 Web Viewer 상세 기능 소개 #7 : 2D 파일 읽기 및 측정 / 그리기 기능

  • CATDrawing, 2D prt, dwg,dxf등의 2D 파일 읽기 및 기능 지원

  • 치수 측정 (좌표 측정 / 길이 측정 / 거리 측정 / 센터 측정 / 주석 기입 기능))

  • 2D 그리기 기능 (점, 직선, 원, 원호, 스플라인, 박스 그리기 기능 지원)

3D WorkSpace의 제품 구성 : 가격은 문의 바랍니다. < 직접 테스트 해보기 (ID:test /PW:test) >
