MODView-Pro 상세 기능



 MODView-Pro는 더욱 강력한 고급 기능의 제품입니다. MODView-STD의 모든 기능을 포함하며,투영면적 계산(Project Area), 금형인자표 작성(Mold Factor), 간섭체크(Interference Check), BOM기능, 두께헤석(Thickness Anayze), 자동 분해(Explode)), 3D 동영상 생성(Time Line),

구배각도(Draft Angle) 및 언더컷(Under Cut)해석, 플로우차트 자동생성(Flow Chart), R값 해석 기능등이 추가된 고급제품입니다.

(CATIA V5/V6 R2023(R33), UG NX 2306, Creo 10.0, SolidWorks+SolidEdge 2023Inventor 2024, stp, X_T, JT, CGR, OBJ, FBX... 지원)

투영면적 계산



  • XY/YZ/ZX 평면, 법선 평면 별 투영 면적을 자동 계산


  • 투영 면적 / 내부 면적 / 외부 면적 분리하여 계산


  • 생성된 투영 형상을 IGES/DWG로 저장하여 활용

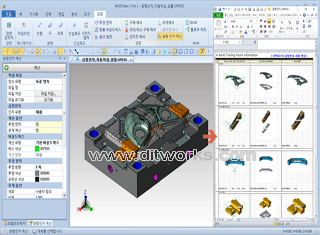

금형인자 작성 기능

  • 사출금형업체에서 많이 사용하는 금형인자 엑셀 파일을 간단한게 자동 생성함

  • 제품과 코어 종류별로 선택하면 자동으로 외곽크기/투영면적/무게를 한번에 계산함

  • 표준양식으로 생성하여 회사별 양식에 편집 사용가능

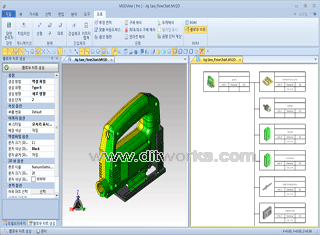

플로우차트 자동 생성



  • 한번의 선택으로 조립품의 플로우차트(Flow Chart)를 생성함

  • 저플로우 차트는 엑셀파일과 2D로 투영하여 dwg파일로 저장 가능

  • 자동차부품 업체에서 많이 사용하는 플로우차트를 한번에 생성하여 편리함

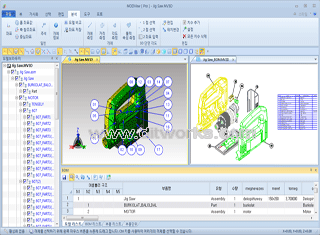

BOM 생성 기능



  • 한번의 선택으로 조립품의 BOM를 생성함

  • 자동 벌룬 표시 및 수동 배치 지원

  • BOM 생성 내용을 엑셀파일로 저장 가능

  • BOM을 2D로 투영하여 벌룬 표시 및 dwg로 저장 가능

간섭 체크



  • 부품 간 범위 값을 입력하여 간섭여부 자동 확인


  • 간섭부분과 접촉부분을 자동 검색하며 색상으로 표시하여 검도


  • 간섭 부분의 이미지 복사하여 문서에 활용

자동 분해



  • 어셈블리 형상을 자동으로 분해


  • 선형 / 구 / 파트 형식으로 분해


  • 분해된 상태를 장면으로 저장하여 재사용

동영상 생성 (타임라인, Time Line)



  • MODView에서 작업 내용들을 간편하게 동영상으로 저장 (.avi파일 생성)


  • 작업간의 중간 상태는 자동 생성되므로 사용하기 쉽고 편리하게 3D 동영상 생성


  • 작업한 내용은 .mv3d파일로 저장 가능하고 다시 읽어서 수정/편집 가능



  • 제작한 동영상을 현장 작업 참고용이나 회의/PT자료로 사용하면 더욱 효과 만점



  • 좌측의 동영상을 클릭하면 데모 동영상 시연 가능

구배각도, 언더컷 각도 해석



  • 구배 각도를 간편하게 측정하여 각도 범위별 색상으로 표시


  • 언더컷(Under Cut) 발생부위를 간편하게 측정하여 색상으로 표시


  • 마우스를 이용한 실시간 좌표 및 각도 확인


  • 사출금형 설계에 활용


언더컷 해석



  • 한번의 선택으로 언더컷(Under Cut) 발생 부위를 색상으로 표시



  • 언더컷(Under Cut) 상한값과 하한값을 설정할 수 있고, 언더컷 갯수도 확인



  • 마우스를 이동하면 실시간으로 현재 위치의 좌표값과 각도를 확인



장면 저장



  • 현재 작업 상태 별로 저장하여 원하는 장면으로 바로 이동하여 작업


  • 저장된 장면을 이용하여 동영상 파일 생성 가능


  • 자체 포맷인 .mv3d 파일로 저장 시 저장한 장면도 같이 저장

맞춤 바운드 박스



  • 기울어진 형상을 축셋업 없이 바로 최외각 크기 측정

  • 어셈블리 형상에서 각 단품별 바운드 박스 자동 측정



제품 문의:
