[TIP] 파이프나 케이블의 길이를 한번에 측정하는 방법

안녕하세요! (주)디아이티웍스 기술지원팀입니다.

오늘은 OPR3D & MODView로 파이프나 케이블의 길이를 한번에 측정하는 방법에 대해 알아보겠습니다.

1. 파이프 길이 측정하는 방법

1) [ “ 분석 “ 메뉴 -> 개체측정 -> 파이프 길이 ] 기능을 실행합니다.

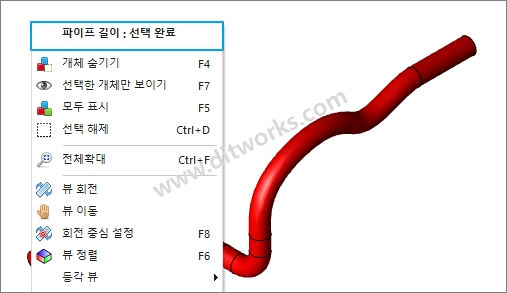

2) 파이프 길이를 측정할 개체를 선택한 후 마우스 오른쪽 버튼을 눌러 ” 파이프 길이 : 선택완료 아이콘을 선택합니다.

3) 선택한 파이프 개체의 길이 값이 나타난 것을 확인할 수 있습니다.

2. 파이프 길이 옵션 사용방법

1) 총 길이 : 선택한 파이프의 총 길이를 확인할 수 있습니다.

2) 세그먼트 길이 : 선택한 파이프 각 구간의 길이 값을 측정할 수 있습니다.

3) 원 반경 : 라운드 구간의 반경 값을 측정할 수 있습니다.

4) 선택 투명도 : 파이프 길이 측정 후 개체가 투명하게 나타납니다.

5) 중심선 생성 : 파이프 길이 측정 후 파이프 센터의 중심선을 자동 생성합니다.

6) 세그먼트별 생성 : 중심선을 파이프 각 구간 별로 생성합니다.

OPR3D&MODView의 파이프 길이 기능 옵션을 이용하면 간편하게 파이프의 길이와 중심선을 생성하여 확인할 수 있습니다.*

감사합니다!

---

(주)디아이티웍스/(주)모드뷰 기술지원팀
