[TIP] "홀 추출" 기능 신버전 추가 기능 사용방법

안녕하세요! (주)디아이티웍스 기술지원팀입니다.

오늘은 신버전에서 "홀 추출" 측정기능을 사용하는 방법에 대해 알아보도록 하겠습니다.

https://youtu.be/I_DJolpg0QA?si=tFLf4p6qjDhD5AUZ

1. 홀 추출 기능 사용 방법

1) [ “ 분석 ”메뉴 -> "개체측정"메뉴 -> "홀 추출" 기능을 ] 실행합니다.

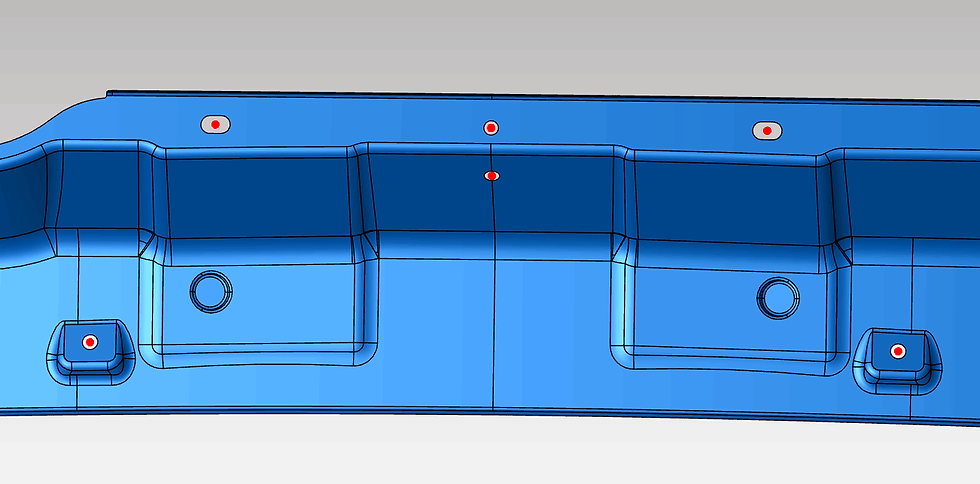

2) "파트 홀 검사" 기능의 "파트 선택" 을 클릭하여 홀 추출 실행전에 측정되는 부분을 빨간점으로 미리 확인 가능 합니다.

3) "엣지연결" 기능의 "곡선 선택" 기능으로 홀로 인식 못하는 경우 엣지를 연결시켜 홀로 인식하게 만듭니다.

4) "곡선 끊기" 기능의 "곡선 선택" 기능으로 홀의 엣지가 다른 엣지와 연결되어 있을 경우 끊을 수 있습니다.

5) Circle 홀(Φ1.0mm), Sloat 홀(S1.0x1.0mm), 사각 홀(R1.0x1.0mm), 이형 홀(*) 등 4가지 홀 치수가 표시 됩니다.

6) 측정된 결과 값은 복사하여 엑셀 파일로 만들거나 HTML 파일로 저장 가능 합니다.

많은 홀들의 사이즈 확인이 필요한 업체에서는 한번에 빠르게 측정하여 시간이 절약 됩니다.

감사합니다!

---

(주)디아이티웍스/(주)모드뷰 기술지원팀
