Ditworks

MDX-Pro (3D 뷰어+Pro특화기능+2D CAD 영구라이센스+MDS-Tran) 상세 기능

​

 MDX-Pro는 MDX-STD의 모든 기능을 포함하며, 특화된 Pro의 기능이 추가되어 더욱 강력한 기능을 지원합니다.

Pro 특화 기능은 투영면적계산, 금형인자표 작성, BOM 자동생성, 플로우차트 자동생성, 두께해석, 구배각도/언더컷 해석,

간섭체크, 자동 분해조립, 3D동영상 생성등의 기능이 있으며, MDX-Tran은 3D 파일을 여러가지의 파일로 배치 변환하는 프로그램으로

여러개의 파일이나 폴더를 한번에 원하는 파일 형식으로 자동 변환이 가능합니다.

MDX-Pro의 구입으로 더욱 뛰어난 기능을 사용하십시오! ( 영구 라이선스 발행 및 Network버전 지원 )

MDX-STD의 모든 기능 포함



  •  3D 대용량 파일 읽기 속도 향상(500MB V5 금형 데이터 읽기:25초 )

  •  최신 버전의 3D CAD 데이터 읽기 지원(CATIA V5 R30, UG NX 1953)

  • 자체파일인 .mdx3d로 저장시 95%이상 파일압축및 1~3초내 읽기가능

  • 고가의 3D 파일변환 기능 기본 제공(Pro제품: STEP,IGES,3D PDF, JT...)

  •  단면 생성없이도 단면뷰(클리핑뷰) 상태에서 치수 측정 가능

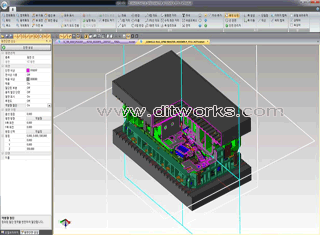

클리핑 뷰 (단면뷰) 보기 및 치수 측정



  •  실제 단면을 생성하지 않고도 클리핑뷰(단면뷰)상태에서 단면 형상 확인



  • 클리핑뷰 상태에서 정확한 치수 측정도 가능



  • 클리핑뷰 상태에서 작업한 내용을 이미지 복사하여 문서작성에 활용



  • 다양한 형태의 클리핑뷰 지원 (1/2/3 평면, 법선, 박스, 슬라이스)

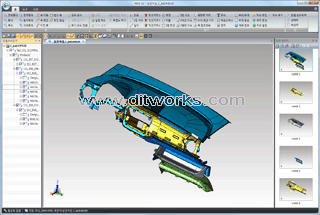

강장면 저장 / 이동, 동영상 제작



  • 작업중인 상태를 저장하여 언제든지 원하는 상태로 이동하여 작업





  • 작업 중간의 준비 과정을 짧게하여 작업이 매유 편리하고 빨라짐



  • 저장된 장면(Scene)를 이용하여 동영상 파일 생성 가능



  • 자체 파일형식인 *.mds3d로 저장하면 등록된 장면(Scene)도 저장

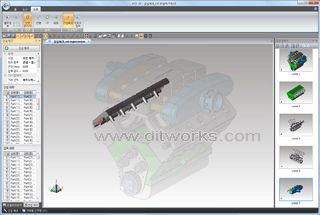

자동 분해 기능



  • 복잡하게 조립된 형상의  분해된 상태를 쉽게 생성하는 기능





  • 선형/ 구/ 파트등 다양한 분해 기능 제공



  • 분해된 상태을 장면으로 저장하여 언제든지 분해 상태로 이동 하거나 재사용 가능

간섭 체크 기능



  • 부품간의 범위 값을 입력하여 간섭 여부 자동 확인



  • 간섭과 접촉 부분을 자동 검색하며 확인된 부위를 바로 선택하여 검도 가능



  • 간섭 확인된 부분을 이미지 복사하여 문서 작성에 활용 가능



MDS-Tran 기능 지원



  • CATIA, UG NX, Pro-E등의 모든 3D CAD 원본 파일을 여러개의 파일이나 폴더 전체를 선택하여

    한번에 STEP, IGES, Prasolid, JT, 3D PDF등의 파일로 변환하는 제품입니다.

    빠른 변환 속도를 제공하며, 타 3D CAD와의  데이터 호환성이 뛰어납니다.

    많은 시간이 소비되고 짜증스러운 대량의 파일 변환 작업을 한번에 해결해 드립니다!



  •   멀티 파일 선택 기능 및 폴더 선택 기능 제공

  •   파일의 변환 순서를 지정할 가능

  •   변환 파일 형식별로 옵션 설정 가능

  •   변환 오류 발생 여부 및 변환 소요 시간 확인 가능

  •   파일 형상 미리보기 지원

도입 효과



  • 하나의 제품으로 " 3D뷰어와 2D 캐드"를 한번에 해결



  • 여러가지 제품의 도입 없이 하나의 제품만 도입하므로 구입 비용 및 유지보수 비용 60% 이상 절감



  • 하나의 제품에서 3D 활용과 2D 캐드 기능까지 모든 작업을 일괄 진행하므로 작업 시간 단축

​

  • 영구 라이센스 발행으로 추가 비용 절감



  • MDS-Tran으로 멀티 파일이나 멀티 폴더를 자동 배치 변환하므로 파일변환 업무 시간 절약



제품 종류 및 특징 :

​

  • MDX-STD : 3D 뷰어 + 2D CAD 영구 라이센스 (기본제품)

     - 3D 뷰어 기본 기능과 2D CAD가 결한된 제품으로 "3D뷰어 기능과 2D 캐드 기능" 사용

     - 3D 뷰어 기본기능: 3D 데이터 변환없이 읽기, 치수측정, 축 생성/이동, 기준축 변경(제품Setup)

​

  • MDX-Pro  : 3D Viewer+ Pro 특화기능+2D CAD(영구 라이센스)+MDX-Tran(3D 배치파일 변환)

    - Pro 특화 기능: 3D 뷰어의 기본 기능을 포함하며, 투영면적 계산, BOM자동생성,플로우차트작성,

      금형인자표 작성, 간섭체크, 두께/구배각도/언더컷해석 기능, 분해/조립, 3D동영상생성등 추가 지원

   - MDX-Tran 기능: 여러개의 3D 파일이나 폴더를 배치처리로 한번에 원하는 3D 파일로 자동 변환

                               변환 후 저장 파일: STEP, IGES, Parasolid(x_t), 3D PDF, jt, ACIS, U3D...

​

  • 라이센스 발급: 영구 라이센스 (사용 방식  : USB락 버전 / Network 버전)

제품 문의:
