[공지] 테셀레이션 설정에 따른 R값 표현 차이


안녕하세요.

오늘은 “파일”메뉴의 “파일옵션” 중에서 “Import의 읽기모드 옵션”인 테셀레이션 설정에 대해 알아보겠습니다.

테셀레이션 설정 값에 따라 모델이 정밀하게 불러와지기 때문에 R값의 길이 값이 다르게 나올 수도 있습니다. (지름값도 영향이 있으며, 거리 값은 상관없습니다.)

1. [파일]-[파일옵션]을 선택합니다. 파일옵션 창이 나타나고 [Import] 즉, 불러오는 파일을 제어하는

옵션인데 원하는 파일 형식을 선택합니다. “테셀레이션 설정”을 선택합니다.

∗ Catia 파일은 우측에 “읽기 모드”를 “테셀레이션”에서 “B-rep”으로 변경해야합니다. 나머지 UG NX, Pro-e, Step, Parasolid, Iges 는 기본 “테셀레이션”으로 설정합니다.

2. “테셀레이션 설정”을 선택하면 창이 나타나고, “세부 수준”을 “LOW”->”Extra High”로 변경합니다. 변경 후 확인을 누릅니다.

3. 옵션창을 닫고 모델을 다시 불러옵니다. 이제 원(R값)이 제대로 표현된 것을 확인 할 수 있습니다.

설정 방법에 대해 알아봤습니다.

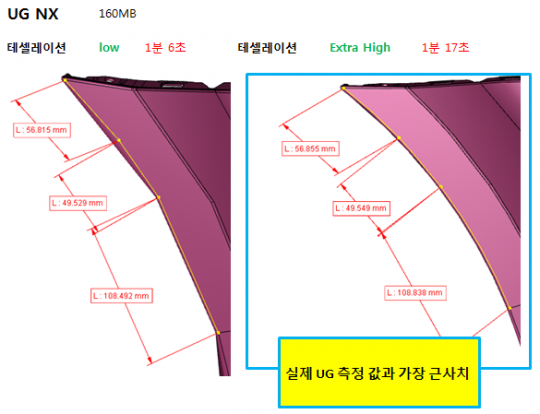

테셀레이션 설정에 따른 오픈속도 차이와 R값 길이 값을 비교해보았습니다.

정리하자면 기본설정으로 오픈하게 되면 원이 각져보이기 때문에

라운드 있는 부분에 단면작업이나 거리값이 아닌 라운드 길이 값을 원할 경우는 테셀레이션 설정을 꼭 하셔야 합니다.

• Catia에서 정밀한 R 값을 원할 때는 무조건 B-rep, Extra High • Catia는 B-rep을 체크하기 때문에 오픈 속도 차이가 클 수 있음을 아셔야겠습니다. • UG에서 정밀한 R값을 원할 때는 기본 테셀레이션, Extra High 로 사용하면 되겠습니다. • 나머지 Step, x_t, Iges 파일 형식도 UG와 마찬가지로 기본 테셀레이션, Extra High 로 사용하면 정밀하게 불러와 작업이 가능합니다.

-------------------------------------------

(주)디아이티웍스 기술지원팀 support@ditworks.com Tel:02-2106-8989
